Ander писал(а):Так в чем же причина писка ТА1-003 и почему не пищит, скажем, Олимп 004 или 005.

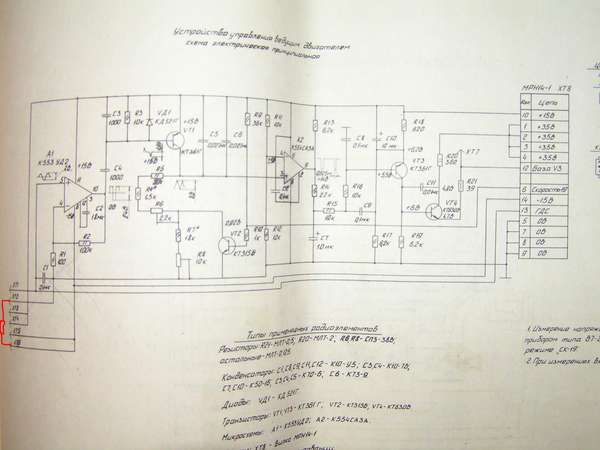

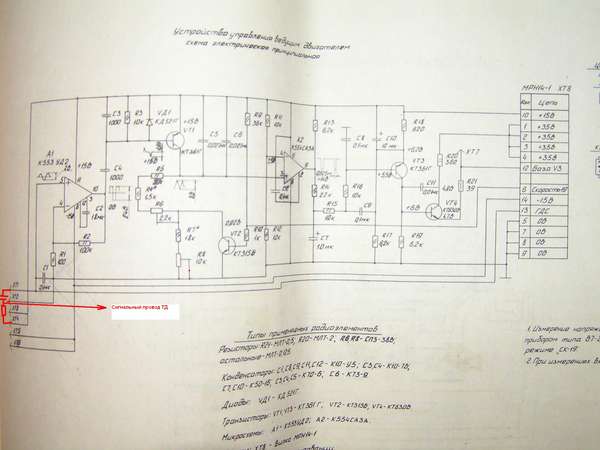

Соответственно поставить двиг от О004-005 на ТА1-003 без переделки схемы НЕЛЬЗЯ.

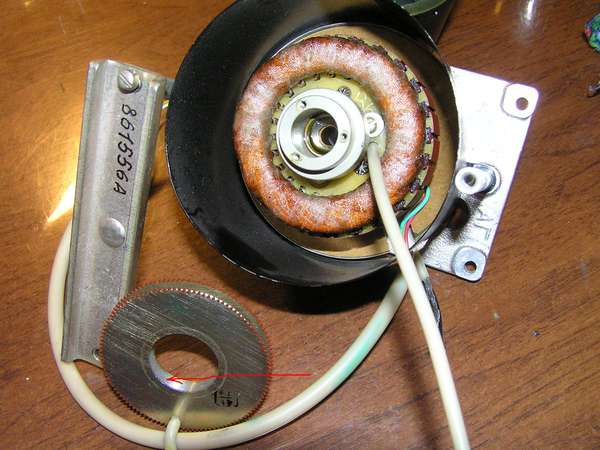

Дык Андрей, тема-то уже обсосана сто раз, ты в очередной раз открыл америку. Спросил бы у меня, я бы и так сразу же сказал бы. Датчик сей (хоть в 003, хоть в 004 исключая БД-95, хоть в 005) представляет из себя синхронную машину. Мало кто видел живьём синхронный двигатель, однако многие видели шаговые движки и крутили их валы руками. Шаговый двигатель есть разновидность синхронного. Та самая неравномерность вращения вала ШД, ощущаемая руками на небольшой скорости, даёт вибрацию, а последняя на больших частотах вращения уже переходит в звуковой диапазон, где мы и слышим её в виде неприятного свиста на частоте 1130 Гц. Однако, почему же не свистит Олимп-004? А ни почему. Олимп-004 свистит на той же частоте, только заметно тише. Ладно, чёрт с ним, пусть свистит. Но тогда почему тише? и нельзя ли сделать 003 тоже потише? А вот тише-то он свистит потому, что в 003 возбуждение этой машины от постоянных магнитов с очень нехилым остаточным потоком, как и положено постоянным магнитам. А в 004 от постоянных магнитов отказались и сделали внешнее возбуждение постоянным током, величину которого ограничивает резистор (отсутствующий в плате управления 003) на таком уровне, чтобы амплитуды сигнала с датчика еле-еле хватало для работы УУВД, а для слышимого свиста ещё не было достаточно. Итак, что же делать? Как вариант, изъять постоянный магнит из датчика. Я же просто переставил датчик с 004. Но резистор... А что резистор? Берём что-нибудь такое с необкусанными ногами на 56...91 кОм и впаиваем одной ногой прямо на точку подключения сигнального конца датчика, а другой — на источник 15 вольт, хоть плюс, хоть минус. Ток через датчик надо получить в районе 10 мА, а если УУВД будет работать и от меньшего сигнала, то и току можно дать меньше, взяв резистор 100 кОм и более того. Ещё один альтернативный вариант: пустить ток через пищащий датчик так, чтобы создать магнитное поле, противное полю магнита, то есть подобрать полярность тока, коего пустить надо будет уже не 10-15 мА, а поболе того. Зато в этом варианте не придётся разбирать двигатель. В любом случае ОДИН РЕЗИСТОР — вот и вся переделка схемы, благодаря которому любой двигатель можно запустить от любого УУВД! (кроме БД-95, он сам по себе)
: ну да ладно, нет худа без добра. Зато я рядом с этой Эл-кой обнаружил два блина от СТМа, которые безрезультатно искал уже с 1-го января.
